东 北 大 学 继 续 教 育 学 院
钢结构（二）X 试 卷（作业考核 线上2） B 卷（共 7 页）
|
总分 |
题号 |
一 |
二 |
三 |
四 |
五 |
六 |
七 |
八 |
九 |
十 |
|
|
得分 |
|
|
|
|
|
|
|
|
|
|
一、填空题（每小题1分，共10分）
1、钢材在三向拉应力作用时，发生的破坏为（ ）。
2、在承受（ ）荷载的结构中，垂直于受力方向的焊缝不宜采用部分焊透的对接焊缝。
3、普通螺栓连接受剪时，限制端距不小于2d0（d0为螺栓孔直径），是为了避免（ ）破坏。
4、在高强螺栓性能等级中：8.8级的含义是（ ）。
5、实腹式工字形截面轴心受压柱翼缘的宽厚比限值，是根据翼缘板的临界应力等于（ ）导出的。
6、双轴对称截面理想轴心压杆的失稳形式为（ ）。
7、缀条格构式压弯构件的单肢稳定计算时，单肢在缀条平面内的计算长度取（ ）。
8、格构式压弯构件绕虚轴受弯时，其整体稳定承载力是以（ ）为设计准则推得的。
9、一般来说钢构件截面上的残余应力对其（ ）没有影响。
10、工字形截面钢构件其翼缘不满足局部稳定要求时，合理的处理方式是（ ）。
二、选择题（每小题1分，共10分）
1、钢材经历应变硬化（应变强化）之后（ ）。
（A）强度提高 （B）塑性提高 （C）冷弯性能提高 （D）可焊性提高
2、在连续反复荷载作用下，当应力比
时，称为（ ）。
（A）完全对称循环 （C）脉冲循环 （B）不完全对称循环 （D）不对称循环
3、结构用钢材的伸长率_______。
（A）
（B）
（C）
（D）
无法比较大小
4、对于直接承受动力荷载的结构，计算正面直角焊缝时（ ）。
（A）要考虑正面角焊缝强度的提高 （B）要考虑焊缝刚度影响
（C）与侧面角焊缝的计算式相同 （D）取 =1.22
5、摩擦型高强度螺栓的抗拉承载力（ ）。
（A）与作用拉力大小有关 （B）与预拉力大小有关
（C）与连接件表面处理情况有关 （D）与以上都无关
6、实腹式轴心受拉构件的设计计算内容有（ ）。
（A）强度 （B）强度和整体稳定性
（C）强度、局部稳定和整体稳定 （D）强度和刚度（长细比）
7、为防止钢构件中的板件失稳采取加劲措施，这一做法是为了（ ）。
（A）改变板件的宽厚比 （B）增大截面面积
（B)改变截面上的应力分布状态 （D）增加截面的惯性矩
8、轴心受压柱的柱脚底板厚度是按底板（ ）。
（A）抗弯工作确定的 （B）抗压工作确定的
（C）抗剪工作确定的 （D）抗弯及抗压工作确定的
9、实腹式轴压杆绕x，y轴的长细比分别为
，
，对应的稳定系数分别为
，若
，则（ ）。
（A）
＞
（B）
（C）
＜
（D）不能确定
10、焊接组合梁的最小高度是由（ ）控制的。
（A）强度 （B）建筑要求 （C）刚度（D）整体稳定
三、简答题（每小题6分，共30分）
1、 温度对钢材性能有什么影响？
2、简述普通螺栓抗剪连接的可能破坏形式及其原因？
3、简述型钢梁的设计步骤。
4、单向格构式压弯构件，在N、Mx（x轴为虚轴）作用下，其平面外稳定是如何保证的？简述其计算方法。
5、简述轴压格构柱绕虚轴的稳定承载力计算时，须采用换算长细比的原因？
四、计算题（共50分）

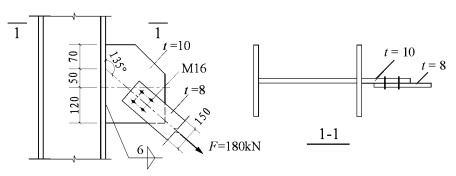

1．试验算如图所示节点连接焊缝和螺栓的承载力是否满足要求。已知钢材为Q235B，手工焊，焊条为E43系列，
=160N/mm2；厚10mm的节点板与厚8mm的连接板采用4个8.8级M16高强螺栓的承压型连接，剪切面不在螺纹处，孔径d0=17mm，
=250N/mm2，
=470N/mm2；连接板垂直于受力方向的宽度为150mm，螺栓及焊缝均满足构造要求。（15分）
2、某焊接工字形截面轴心受压实腹柱，长L=5m，中点L/2处有侧向支撑。翼缘尺寸为300mm×12mm，腹板尺寸为200mm×6mm。钢材为Ｑ235 ，
。荷载设计值
，试验算该柱的整体稳定。
已知：
，
，
，b类截面（11分）
3、如图所示某均布荷载作用下的组合截面简支梁，跨中无侧向支承，梁的刚度和局部稳定满足要求，截面无削弱，钢材Q235-B（
,
），
，腹板局部稳定满足，忽略梁自重。试按抗弯强度和整体稳定确定该梁的承载力设计值
。（12分）
已知：
；
；
；
；
。
提示：
；
4、如图所示一根上端自由，下端固定的压弯格构柱，截面由两个I25a型钢组成，缀条采用
角钢，柱的实际长度
，计算长度
，承受轴心压力设计值
，弯矩设计值
， Q235钢材，（
），b类截面，柱的截面参数为：
，I25a的
，
角钢的截面面积
。试验算该柱弯矩作用平面内的整体稳定是否满足要求。（12分）
b类截面轴心受压构件的稳定系数
|
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 |
1.000 0.992 0.970 0.936 0.899 0.856 0.807 0.751 0.688 0.621 0.555 0.493 0.437 0.387 0.345 0.308 0.276 0.249 0.225 0.204 0.186 0.170 0.156 0.144 0.133 0.123 |
1.000 0.991 0.967 0.932 0.895 0.852 0.802 0.745 0.681 0.614 0.549 0.487 0.432 0.383 0.341 0.304 0.273 0.246 0.223 0.202 0.184 0.169 0.155 0.143 0.132 |
1.000 0.989 0.963 0.929 0.891 0.847 0.797 0.739 0.675 0.608 0.542 0.481 0.426 0.378 0.337 0.301 0.270 0.244 0.220 0.200 0.183 0.167 0.154 0.142 0.131 |
0.999 0.987 0.960 0.925 0.887 0.842 0.791 0.732 0.668 0.601 0.536 0.475 0.421 0.374 0.333 0.298 0.267 0.241 0.218 0.198 0.181 0.166 0.153 0.141 0.130 |
0.999 0.985 0.957 0.922 0.882 0.838 0.786 0.726 0.661 0.594 0.529 0.470 0.416 0.370 0.329 0.295 0.265 0.239 0.216 0.197 0.180 0.165 0.151 0.140 0.129 |
0.998 0.983 0.953 0.918 0.878 0.833 0.780 0.720 0.665 0.588 0.523 0.464 0.411 0.365 0.326 0.291 0.262 0.236 0.214 0.195 0.178 0.163 0.150 0.138 0.128 |
0.997 0.981 0.950 0.914 0.874 0.828 0.774 0.714 0.648 0.581 0.517 0.458 0.406 0.361 0.322 0.288 0.259 0.234 0.212 0.193 0.176 0.162 0.149 0.137 0.127 |
0.996 0.978 0.946 0.910 0.870 0.823 0.769 0.707 0.641 0.575 0.511 0.453 0.402 0.357 0.318 0.285 0.256 0.232 0.210 0.191 0.175 0.160 0.148 0.136 0.126 |
0.995 0.976 0.943 0.906 0.865 0.818 0.763 0.701 0.635 0.568 0.505 0.447 0.397 0.353 0.315 0.282 0.254 0.229 0.208 0.190 0.173 0.159 0.146 0.135 0.125 |
0.994 0.973 0.939 0.903 0.861 0.813 0.757 0.694 0.628 0.561 0.499 0.442 0.392 0.349 0.311 0.279 0.251 0.227 0.206 0.188 0.172 0.158 0.145 0.134 0.124 |
