东 北 大 学 继 续 教 育 学 院

 机床数控技术X 试 卷（作业考核 线上2）  A  卷（共    4    页）

总分	题号	一	二	三	四	五	六	七	八	九	十
	得分

一、判断题（每题2分，共30分）判断下面各题说法是否正确，正确打√，错误打×

1. 数控三坐标测量机也是一种数控机床。（     ）

2. 点位控制系统不仅要控制从一点到另一点的准确定位，还要控制从一点到另一点的路径。（     ）

3. 机床参考点是数控机床上固有的机械原点，该点到机床坐标原点在进给坐标轴方向上的距离可以在机床出厂时设定。（     ）

4. 在数控编程过程中，对于整圆由于其起点和终点相重合，用R编程无法定义，所以只能用圆心坐标编程。（     ）

5. 不同的数控机床可能选用不同的数控系统，但数控加工程序指令都是相同的。（     ）

6. 数控机床的G00速度是由机床参数设定的，它可以通过面板上的修调旋钮进行调整。（     ）

7. 顺时针圆弧插补（G02）和逆时针圆弧插补（G03）的判别方向是：沿着不在圆弧平面内的坐标轴正方向向负方向看去，顺时针方向为G02，逆时针方向为G03。（     ）

8. 螺纹指令G32 X41.0 W-43.0 F1.5是以每分钟1.5mm的速度加工螺纹。（     ）

9. 恒线速控制的原理是当工件的直径越大，工件转速越快。（     ）

10. 只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能。（     ）

11. 在轮廓铣削加工中，若采用刀具半径补偿指令编程，刀补的建立与取消应在轮廓上进行，这样的程序才能保证零件的加工精度。（     ）

12. 半闭环伺服系统数控机床可直接测量机床工作台的位移量。（     ）

13. 直线型检测元件有感应同步器、光栅、磁栅、激光干涉仪等。（     ）

14. 采用滚珠丝杠作为X轴和Z轴传动的数控车床，机械间隙一般可忽略不计。（     ）

15. 主轴准停功能又称为主轴定位功能，即当主轴停止时，控制其停于固定位置。（     ）

二、单项选择题（每题2分，共30分）

1. 采用开环数字控制系统的数控机床应该属于               （       ）。

A. 经济型数控机床          B. 中档数控机床

C. 高档数控机床            D. 精密数控机床

2.数控机床主轴以800转/分转速反转时，其指令应是        （       ）。

A. M03 S800               B. M04 S800

C. M05 S800               D. M06 S800

3.对于卧式数控车床，其坐标系一般以主轴上夹持的工件最远端面作为Z轴的基准点，则Z轴的正方向是                             （      ）

A．从此基准点沿床身远离工件的方向

B．从此基准点沿床身接近工件的方向

D．从此基准点垂直向下的方向的

C．从此基准点垂直向上的方向

4.G02 X20.0 Y20.0 R-10.0 F100.0；所加工的一般是        （      ）

A. 整圆                       B. 90°<夹角<=180°的圆弧

C. 180°<夹角<=360°的圆弧    D. 0°<夹角<=180°的圆弧

5.当刀具的刀尖圆弧半径不等于零，不使用刀具半径补偿功能会造成过切或欠切的是                                                （       ）

A.车圆弧      B.车外圆  C.车端面      D.切槽

6.在数控铣床上用φ20铣刀执行下列程序:
N1 G90 G17 G41 G01 X18.0 Y24.0 M03 H06; N2 G02 X74.0 Y32.0 R40.0 F180;
（刀具半径补偿偏置值是R9.9）后，其加工圆弧的直径尺寸是（      ）

A. φ79.80     B. φ80.0   C. φ80.19     D．φ80.2

7.数控机床加工过程中，“恒线速切削控制”的目的是          （      ）

A.保持主轴转速的恒定      B.保持进给速度的恒定

C., 保持切削速度的恒定     D.保持金属切除率的恒定

8.采用逐点比较法对第一象限的圆弧进行顺圆插补时，若偏差值是-20.0，那么刀具的下一步的进给方向为                                （       ）

A.+X     B.+Y     C.-X     D.-Y

9.当数控铣床采用半闭环控制方式时，它的位置检测器是         （      ）

A．直线光栅尺  B.脉冲编码器    C.直线感应同步器  D.直线磁栅

10.一台三相反应式步进电动机，当采用三相六拍通电方式运行时，其步距角为0.60°，则转子的齿数为                                 （       ）

A．40    B．60   C．80   D．100

11.在开环数控机床中其进给伺服系统，通常不需要安装         （        ）

A.伺服系统               B.制动器

C.位置检测装置           D.数控系统

12.数控机床进给系统不能采用电机驱动为   （       ）

A. 直流伺服             B. 步进

C. 交流伺服             D. 笼式三相交流

13.数控机床伺服系统的直接控制目标是        （    ）

A. 机械运动速度          B. 机械位移

C.切削力                 D. 切削用量

14.对于开环数控机床来说，脉冲当量是数控机床重要性能指标之一，脉冲当量是指(    )

A. 每发一个脉冲信号，机床相应移动部件产生的位移量

B. 每发一个脉冲信号，伺服电机转过角度

C. 进给速度大小

D. 每发一个脉冲信号，相应丝杠产生转角大小

15.在数控加工程序编制过程中，刀尖半径右补偿方向的规定（      ）

A. 沿刀具运动方向看，工件位于刀具右侧

B. 沿工件运动方向看，工件位于刀具右侧

C. 沿工件运动方向看，刀具位于工件右侧

D. 沿刀具运动方向看，刀具位于工件右侧



三、名词解释（每题2分，共8分）

1.数控机床







2.基点







3.步进电机







4.自动编程







四、简要回答下列问题（每题4分，共16分）

1.简述数控机床按控制方式进行分类，数控机床的分类及其主要特点。









2.简述数控车床的刀具补偿的作用及其实现方法。









3.简述数控编程对刀点含义及其选择原则。









4.简要说明计算机数控装置的主要功能。





五、计算题（8分）

有I象限圆弧，起点A（4，0），终点B（0，4），要求用逐点比较法进行插补，请列表说明插补脉冲的分配过程。





























六、数控编程题 （8分）

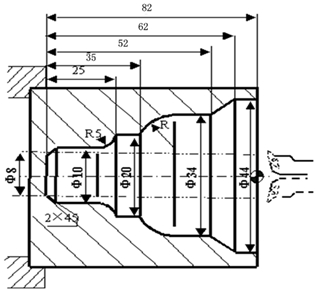

内径粗加工复合循环编制图所示零件的加工程序：要求循环起始点在A(6，5)，每次切削深度为2.0mm（半径量），每次退刀量为1.0mm，X方向精加工余量为0.6mm，Z方向精加工余量为0.3mm，其中点划线部分为工件毛坯。
