模拟电子技术基础 试 卷（作业考核 线下） A 卷（共 5 页）
|
总分 |
题号 |
一 |
二 |
三 |
四 |
五 |
六 |
七 |
八 |
九 |
十 |
|
|
得分 |
|
|
|
|
|
|
|
|
|
|
注：请您单面打印，使用黑色或蓝色笔，手写完成作业。杜绝打印，抄袭作业。
一、(10分) 单项选择题。（选一个正确答案填入括号里，每空1分）
⒈ N型半导体是在本征半导体中加入下面物质后形成的。 答（ ）
A、电子 B、空穴 C、三价元素 D、五价元素
2．其它条件不变，若放大器输入端电阻减小应引入 答（ ）
A、电压负反馈 B、电流负反馈 C。、串联负反馈 D、并联负反馈
3．正弦波振荡电路利用正反馈产生振荡的条件是 答（ ）
A、 B、 C、
4．在OCL功率放大电路中输入信号为正弦电压，输出波形如图1所示，说明电路中出现的失真是 答（ ）
A、饱和 B、截止 C、交越
5．在放大电路中，为了稳定静态工作点，可以引入 答（ ）
A、直流负反馈 B、交流负反馈 C、交流正反馈 D、直流正反馈
6．当PN结加正向电压时，其空间电荷区 答（ ）
A、变宽 B、变窄 C、基本不变
7．对于基本共射放大电路的特点，其错误的结论是 答（ ）
A、输出电压与输入电压相位相同 B、输入电阻，输出电阻适中
C、电压放大倍数大于1 D、电流放大倍数大于1
8．在放大电路中测得一只三极管三个电极的电位分别为2.8V、3.5V、6V，则这只三极管属于
A、硅PNP型 B、硅NPN型 C、锗PNP型 D、锗NPN型 答（ ）
9．场效应管与双极型晶体管相比，具有 答（ ）
A、更大的输入电阻 B、更小的输入电阻 C、相同的输入电阻
10．二极管电路如图2所示，设二极管均为理想的，则电压Uo为 答（ ）
A、-10V B、-5V C、0V D、+5V
图2
二、(共10分) 填空题（每空2分）
1．图3所示反馈电路的反馈是属于（ ）。
2．功率放大电路如图4所示，输出电阻RL=8Ω，输入ui为正弦波。则理想条件下最大输出功率为（ ），此时的效率为（ ）。
图4
3．稳压电路如图5所示，稳压管的稳压值为UZ=6V。该电路的输出电压UOmax=（ ）V；UOmin=（ ）V。
图5
三、(共10分) 分析与简答题（每小题各5分）
1．图6所示的电路对输入正弦信号能否实现正常放大，并说明理由。
2．正弦波振荡电路如图7所示。
（1）电路起振时，R1的值应满足什么关系？
（2）电路稳定工作时，R1值又应为多少？
图7
四、(共70分) 计算分析题
1．已知放大电路如图8所示，三极管的β=50，UBE=0.7V。回答下列问题：（1）求ICQ=？UCEQ=？（2）画微变等效电路 （3）求
（4）Ri=？Ro=？（共20分）
图8
2．已知电路如图9所示，β1=β2=60，UBE1=UBE2=0.7V，ΔUI1=1V，ΔUI2=1.01V。
求：①双端输出时的ΔUo=？②从T1单端输出时的ΔUO1=？（共14分）
图9
3．由差动放大器和运算放大器组成的反馈电路如图10所示，设A为理想运放。（1）判断反馈电路为何种反馈组态？（2）若为深度负反馈，则估算
（共12分）
4．已知由理想运放组成的电路如图11所示，试计算UO1=？UO2=？UO3=？UO=？（共12分）
图11

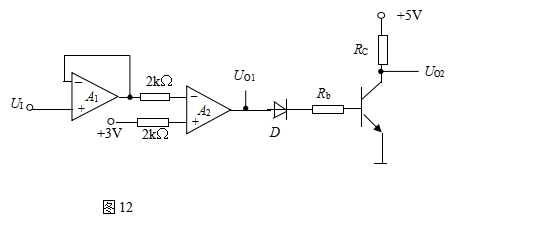

5．电路如图12所示，设A1、A2为理想运放，Rb=30kΩ，Rc=3kΩ，β=50, UBE=0.7V，UCES=0V，运放的最大输出电压值为±12V。（共12分）
（1）当UI=+1V时，求UO1和UO2的值。
（2）当UI=+5V时，求UO1和UO2的值。
