东 北 大 学 继 续 教 育 学 院
机械设计X 试 卷（作业考核 线上2） A 卷（共 4 页）
|
总分 |
题号 |
一 |
二 |
三 |
四 |
五 |
六 |
七 |
八 |
九 |
十 |
|
|
得分 |
|
|
|
|
|
|
|
|
|
|
一、简答题（每小题4分，共24分）
1．普通螺纹连接常需要根据需要采用不同的防松措施，按防松原理，螺纹连接的防松方法可分为哪几类？每类举1例说明。
2．链传动设计中，链节距p的选择原则什么？

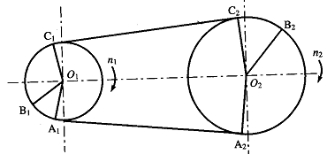

3．已知某V带传动如图所示，在主动轮1和从动轮2上示意绘出带传动中的动角和静角的位置，并指出工作时通过及点处的速度变化情况。（V1>V2）
4. 有一闭式齿轮传动，满载工作几个月后，发现硬度为200~240HBS的齿轮工作表面出现小的凹坑。试问：①这是什么现象？②如何判断该齿轮是否可以继续使用？③应采取什么样的措施？
5. 为何连续工作的闭式蜗杆传动要进行热平衡计算？可采用哪些措施来改善散热条件？
6. 液体动力润滑滑动轴承的相对间隙的大小，对滑动轴承的承载能力、温升和运转精度有何影响？
二、计算题（8分）
某钢制零件，该材料的，，
。工作中承受对称循环变应力，其最大工作应力为，，，，，零件的材料常数。
求：时的安全系数。
三、计算题（12分）
某普通螺栓联接中，螺栓所受预紧力为，轴向工作载荷为F，剩余预紧力为，螺栓总拉力为，螺栓刚度为，被联接件刚度为，。
试分析：（1）画出受轴向工作载荷的紧螺栓联接工作时的力—变形关系图。
（2）在F和不变的情况下，如何提高螺栓的疲劳强度？
四、分析题（20分）
图示为锥齿轮——斜齿圆柱齿轮减速器。已知高速级传动比，输入轴转速为，转矩为，其中轴承效率为，齿轮传动效率为（设），低速级为斜齿圆柱齿轮。
（1）画出Ⅱ、Ⅲ轴转向；
（2）为使Ⅱ轴上轴承所受的轴向力较小，画出3、4齿轮轮齿的螺旋线方向；
（3）画出Ⅱ轴上齿轮2、3两轮啮合点处的受力分析；
（4）低速级斜齿轮轮齿螺旋角为多少时，Ⅱ轴上轴承所受轴向力能完全抵消（只需列出计算式）锥齿轮2的大端分度圆直径，斜齿轮3的分度圆直径为。
五、结构题（16分）

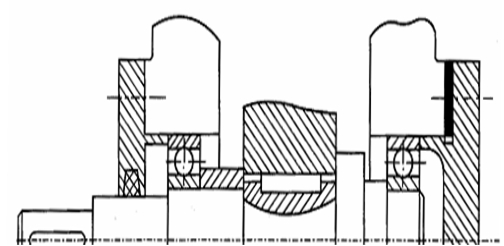

图示为某减速器的输出轴系结构图。其中齿轮工作中采用油润滑润滑，滚动轴承采用脂润滑。请指出其中的结构错误，并说明原因。
六、计算题（20分）
图示为齿轮轴简图。用一对7307AC型角接触球轴承支撑，轴承所受径向载荷，，轴向外载荷，轴的工作转速，工作温度低于120℃，冲击载荷系数。轴承的数据为，，派生轴向力。当时，，；当时，，。试求：（1）该轴承的寿命。
（2）若轴承的预期寿命为10000 h，问该轴承是否满足要求，若不满足要求可采用那些措施提高轴承的寿命。
