东 北 大 学 继 续 教 育 学 院
机械设计基础X 试 卷（作业考核 线上2） A 卷（共 5 页）
|
总分 |
题号 |
一 |
二 |
三 |
四 |
五 |
六 |
七 |
八 |
九 |
十 |
|
|
得分 |
|
|
|
|
|
|
|
|
|
|
一、选择题（每小题2分，共20分）
1．平键B20×80 GB1096-79中，20×80表示（ ）。
A 键宽×轴径 B 键高×轴径
C 键宽×键长 D 键宽×键高
2．在一定转速下，要减轻链传动的运动不均匀和动载荷，应（ ）。
A 增大链节距和链轮齿数 B 减小链节距和链轮齿数
C 增大链节距，减小链轮齿数 D 减小链节距，增大链轮齿数
3．为了提高齿轮传动的接触强度，可采用（ ）的方法，。
A 采用闭式传动 B 增大传动中心距
C 减少齿数 D 增大模数
4．两构件组成运动副必须具备的条件是两构件（ ）。
A 相对转动或相对移动 B 都是运动副
C 相对运动恒定不变 D 直接接触且保持一定的相对运动
5．铰链四杆机构ABCD中，AB为曲柄，CD为摇杆，BC为连杆。若杆长lAB=30mm，lBC=70mm，lCD=80mm，则机架最大杆长为（ ）。
A 80mm B 100mm
C 120mm D 150mm
6．在设计直动滚子从动件盘形凸轮机构时，若发生运动失真现象，可以（ ）。
A 增大滚子半径 B 减少基圆半径
C 增大基圆半径 D 增加从动件长度
7．用标准齿条型刀具加工的渐开线标准直齿轮时，不发生根切的最少齿数为（ ）。
A 15 B 16
C 17 D 18
8．蜗杆直径系数的标准化是为了（ ）。
A 保证蜗杆有足够的刚度 B 减少加工时蜗轮滚刀的数目
C 提高蜗杆传动的效率 D 减小蜗杆的直径
9．验算滑动轴承最小油膜厚度的目的是（ ）。
A 确定轴承是否能够获得液体摩擦 B 控制轴承的发热量
C 计算轴承内部的摩擦阻力 D 控制轴承的压强
10．对低速、刚性大的短轴，常选用的联轴器为（ ）。
A 刚性固定式联轴器 B刚性可移式联轴器
C 弹性联轴器 D 安全联轴器
二、计算题（5分）
计算图示连杆机构的自由度，若含有复合铰链、局部自由度、虚约束，请明确指出。
三、计算题（10分）
求如图所示轮系的传动比，已知，，，。
四、设计题（15分）
设计一对心直动尖顶从动件盘型凸轮。已知凸轮顺时针以等角速度ω1回转，凸轮基圆半径，从动件运动规律如图所示。（要求：写出作图步骤，保留作图痕迹）
五、计算题（10分）
图示为一圆锯片，锯片直径，用螺母将其夹紧在压板中间，若锯外圆的工作阻力，压板和锯片间的摩擦系数，压板的平均直径。可靠性系数，许用应力为，试确定轴端螺纹小径。
六、计算题（15分）
某齿轮轴由一对30208轴承支承，其轴向外载荷，方向如图所示，轴承所受径向载荷，，轴的工作转速。冲击载荷系数，工作温度低于120℃。轴承的数据为，，，派生轴向力。当时，，；时，，。
试求该轴承的寿命L10h。
七、分析题（10分）
图示为蜗杆——斜齿圆柱齿轮传动。已知蜗杆主动，螺旋方向为右旋，大齿轮转向如图所示。
试求：（1）各轴的转向；
（2）为使Ⅱ轴上两轮的轴向力抵消一部分时齿轮3、4的螺旋线方向；
（3）蜗轮2和齿轮3所受各分力方向。
八、结构题（15分）

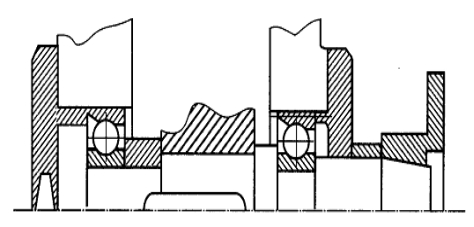

图示为一轴系结构图，试制出其中的结构错误，并画出正确的结构图。
